単なるDIY好きが、一戸建ての外壁に地上波デジタルアンテナとBSアンテナを取り付けた備忘6です。
試行錯誤しつつも地デジアンテナとBSアンテナを取り付けられました。

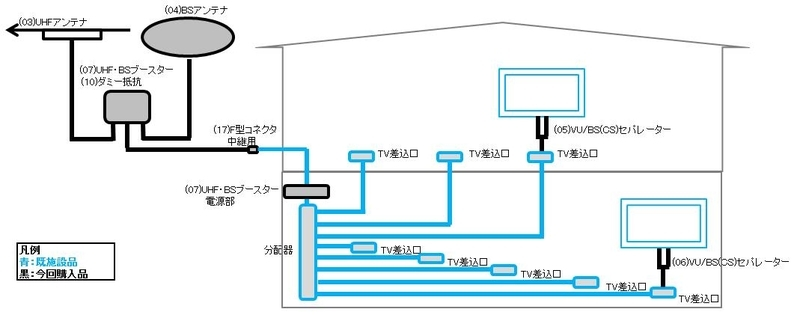

配線図
UHFアンテナとBSアンテナを設置した後のTVアンテナ関係の配線図です。
使用物品一覧と楽天市場へのリンク
- ①アンテナ系 購入品
- UHFアンテナ 20素子(八木アンテナ U-HW25)：2022年時点販売終了
- BSアンテナ(東芝 BCA-453)：2022年時点販売終了
- UHF・BSブースター(マスプロ UBCB33GN)：2022年時点販売終了
- ダミー抵抗(型番・品名不明)
- ②アンテナ設置系 購入品
- アンテナマスト(マスプロ M182Z):マスプロ電工 アンテナマスト M182Z
- サイドベース (マスプロ SB13S):(後継)マスプロ電工 サイドベース SB13SN
- シリコンシーラント透明(ボンド): コニシ ボンド シリコンシーラント C クリヤー 330ml ④でも使用
- 六角フランジタッピング 6.0mm×50mm(型番・品名不明)
- 丸木ネジ 5.8mm×63mm(型番・品名不明)
- ③同軸ケーブル系 購入品
- 同軸ケーブル 5C(日本アンテナ 5CFV10N(H)):日本アンテナ テレビ配線ケー③ル 5C用 10m 5CFV10N
- 接栓 5C 10個(日本アンテナ F510):日本アンテナ 5C用 F型接栓
- F型コネクタ中継用 5C(型番・品名不明)
- 自己融着テープ(マスプロ YT2-P):マスプロ 自己融着テープ YT2-P [2m]
- DX BS/UV分波器(型番・品名不明)
- ④同軸ケーブル設置系 購入品
- 六角フランジタッピングネジ 5mm×25mm (型番・品名不明)
- シリコンシーラント透明(ボンド): コニシ ボンド シリコンシーラント C クリヤー 330ml ②でも使用
- ⑤以前から有していた物品
- Hikari ユニホビー・アルミ板0.2mm (型番・品名不明) ④で使用
- ディスクグラインダー SDG-1050VS:コード式 変速 ディスクグラインダー 100mm 1050W SDG-1050VS
- リョービ 充電式ドライバ BD-70: 後継 リョービ 充電式ドライバドリル MBD-70
- カッター(型番・品名不明)
- ペンチ(型番・品名不明)
- 携帯電話
- 軍手
- ぼろ布
感想・他
新たに購入した物品の費用の合計は約33,000円で、そしてCATV撤去費用は1万円ちょいで、合計43,000円程度でした。
今回のCATV解約により2,825円/月の支払いが無くなりますので、16か月程度で回収でき、それ以降は毎月2,825円お得になります。
2022年6月追記：購入物品の値段を調べたところ、2011年当時よりも高くなっていましたので、もう少し費用はかかると思います。
