バッファロー(BUFFALO) WiFiルータ(無線LAN親機) WSR-5400AX6P と WSR-1500AX2L でメッシュネットワーク(WiFi CERTIFED EasyMesh)を構築した際の備忘6です。

■経緯

備忘6.jp宅のWiFiは、2階にau光「ホームゲートウェイ Aterm BL1000HW」の内臓WiFiを設置し、1階に「バッファロー(BUFFALO) WiFiルータ(無線LAN親機) WSR-1166DHPL2」を使っていました。

■接続構成■
[auひかり]
　　｜
[GE-PON システム光加入者回線終端装置NEC ONU(H03NU5)]【2階】
　　｜
[ホームルータ NEC Aterm BL1000HW(PA-BL1000HW) (内臓WiFi)] 【2階】
　　｜
　　｜(有線LAN 1000Base-T)
　　｜
　　└―― [WiFiルータ(BUFFALO WSR-1166DHPL2)] 【1階】

auでスマホとネットを契約するとauスマートバリュー(1,100円/月引き)となり、さらにホームルータの内臓WiFiを無料で使用できていました。しかし、2024年10月1日以降は料金改定があり、ホームルータの内臓WiFiを使用するには330円/月がかかるようになりました。そのため、WiFiルータを購入し、ホームルータの内臓WiFi契約を解約することとしました。
www.au.com

■準備

これまで使用していたWiFiルータは「メッシュネットワーク(WiFi CERTIFED EasyMesh)」に対応していなかったのですが、どうせWiFiルータを購入するなら「メッシュネットワーク(WiFi CERTIFED EasyMesh)」でWiFiネットワークを構築することとしました。使用物品は以下の通りです。

使用物品	通販サイト
BUFFALO WiFiルータ WSR-5400AX6P	楽天市場, Yahoo!ショッピング,Amazon
BUFFALO WiFiルータ WSR-1500AX2L	楽天市場, Yahoo!ショッピング, Amazon

■構成

■接続構成■
[auひかり]
　　｜
[GE-PON システム光加入者回線終端装置NEC ONU(H03NU5)]【2階】
　　｜
[ホームルータ NEC Aterm BL1000HW(PA-BL1000HW)] 【2階】
　　｜
　　｜(有線LAN 1000Base-T)
　　｜
　　└―― [WiFiルータ(BUFFALO WSR-5400AX6P)] 【2階】
　　　　　　｜
　　　　　　｜(有線LAN 1000Base-T)
　　　　　　｜
　　　　　　└―― [WiFiルータ(BUFFALO WSR-1500AX2L)]【1階】

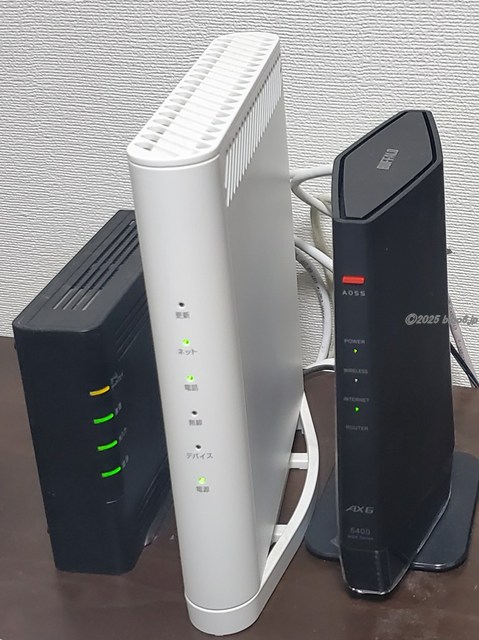

備忘6.jp宅のau光は2階に引き込まれていて「GE-PON システム光加入者回線終端装置NEC ONU(H03NU5)」と「ホームルータ NEC Aterm BL1000HW(PA-BL1000HW))」と「WiFiルータ(BUFFALO WSR-5400AX6P)]」を並べて置いています。

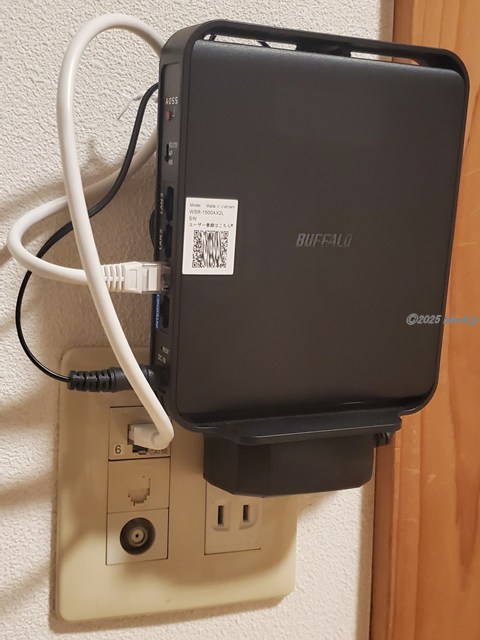

2階コンセントから1階コンセントまで有線LAN(1000Base-T)が引かれているので、「WiFiルータ(BUFFALO WSR-1500AX2L)」を1階のコンセント上に両面テープで貼り付け、有線LANで「WiFiルータ(BUFFALO WSR-5400AX6P)」と接続しました。

■設定

ホームルータ

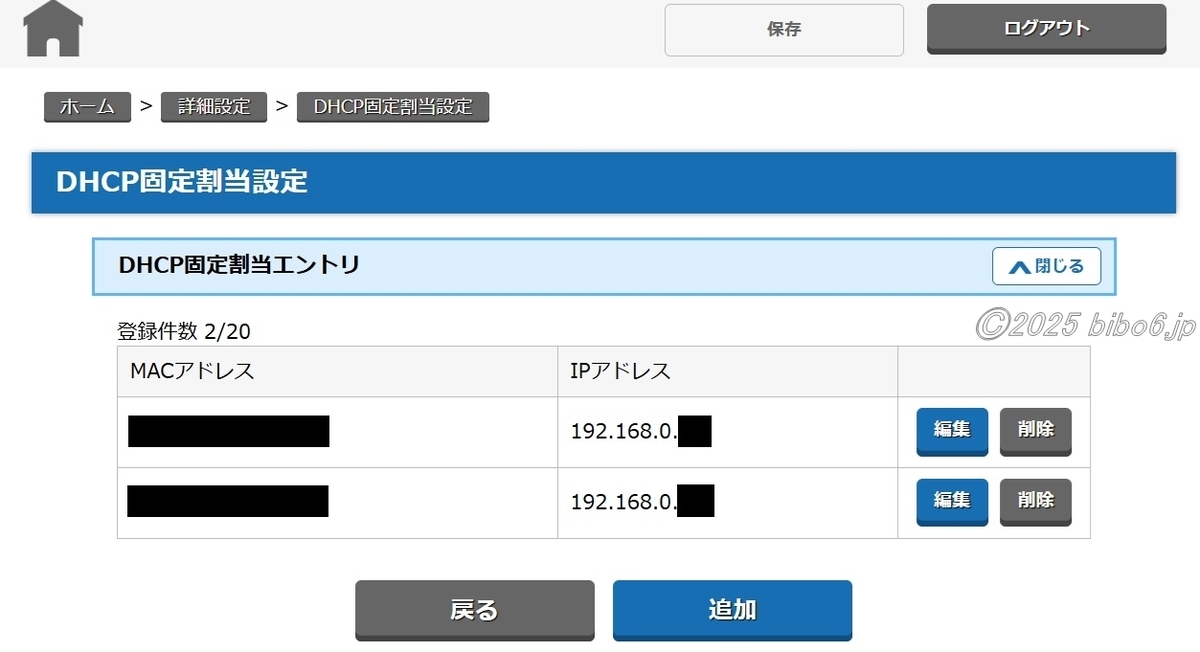

使用する2台のWiFiルータに設定等でログインする際は同じIPアドレスでアクセスしたいので、「ホームルータ NEC Aterm BL1000HW」のDHCPサーバーから2台のWiFiルータへ固定のIPアドレスを払い出すように設定しました。具体的には「ホーム > 詳細設定 > DHCP固定割当設定」にて2台のWiFiルータについて「MACアドレス」と払い出す「IPアドレス」を設定します。

尚、WiFiルータを固定のIPアドレスとするには、WiFiルータ側の「LAN > LAN > LAN側IPアドレス」を「手動設定」と設定し「IPアドレス」を設定する方法もありますが、2台のWiFiルータにログインして設定するのが面倒だったので、ホームゲートウェイへ2台設定する方がメンテし易いと判断しました。

WiFiルータ

AOSSを使用せず手動で下表の通りに設定しました。設定のポイントは以下です。

「WSR-5400AX6P【2階】」をEasyMeshコントローラ、「WSR-1500AX2L【1階】」をEasyMeshエージェントとしました。
無線接続は2.4GHz帯も5GHz帯も「MACアクセス制限」をかけました。両WiFiルータにWiFi接続する端末のMACアドレスを設定するのが面倒なのですが、セキュリティレベルを上げることを優先しました。

製品名		WSR-5400AX6P【2階】	WSR-1500AX2L【1階】
動作モード		アクセスポイントモード	中継モード
LAN	IPアドレス取得方法	DHCPサーバーからIPアドレスを自動取得	DHCPサーバーからIPアドレスを自動取得
	IPアドレス	192.168.0.xx	192.168.0.xx
	サブネットマスク	255.255.255.0	255.255.255.0
接続先	接続状態	−	有線接続中(EasyMesh)
無線 (2.4GHz)	無線状態	MACアクセス制限	MACアクセス制限
	SSID1	xxxxxxx	xxxxxxx
	認証方式	WPA2 Personal	WPA2 Personal
	暗号化	AES	AES
無線 (5GHz)	無線状態	MACアクセス制限	MACアクセス制限
	SSID1	xxxxxxx	xxxxxxx
	認証方式	WPA2/WPA3 Personal	WPA2/WPA3 Personal
	暗号化	AES	AES
EasyMesh機能	状態	有効	−
	高速ローミング(11r)	使用する	使用する
	[拡張設定] Backhaul SSID	使用しない	-

■感想・まとめ

「WSR-5400AX6P【2階】」と「WSR-1500AX2L【1階】」間で「メッシュネットワーク(WiFi CERTIFED EasyMesh)」を「高速ローミング(11r)：使用する」で構築できたので、両WiFiルータ間をどの程度でローミングするかを確認すると数秒かかりました。流石に瞬断程度でローミングという訳にはいかないのですね。。。残念！

これで家中どこでもWiFiを快適に使えるようになり満足しました。よかった！よかった！！
