背景

2018年11月にドライブレコーダを取り付けました(ドライブレコーダー取付[コペンL880K] - 備忘6jp)。
先日のことですが撮っていた映像を見たいと思ってスマホからWiFiで「ドライブレコーダ(AUTO-VOX D6 PRO)」へアクセスしましたが、どういう訳だかアクセスできません。そこでmicoSDを取り外しPCで参照しようとしましたが、特殊な形式で読み込めませんでした。これでは映像を撮っている意味がないので、新たなドライブレコーダーを購入することとしました。

購入

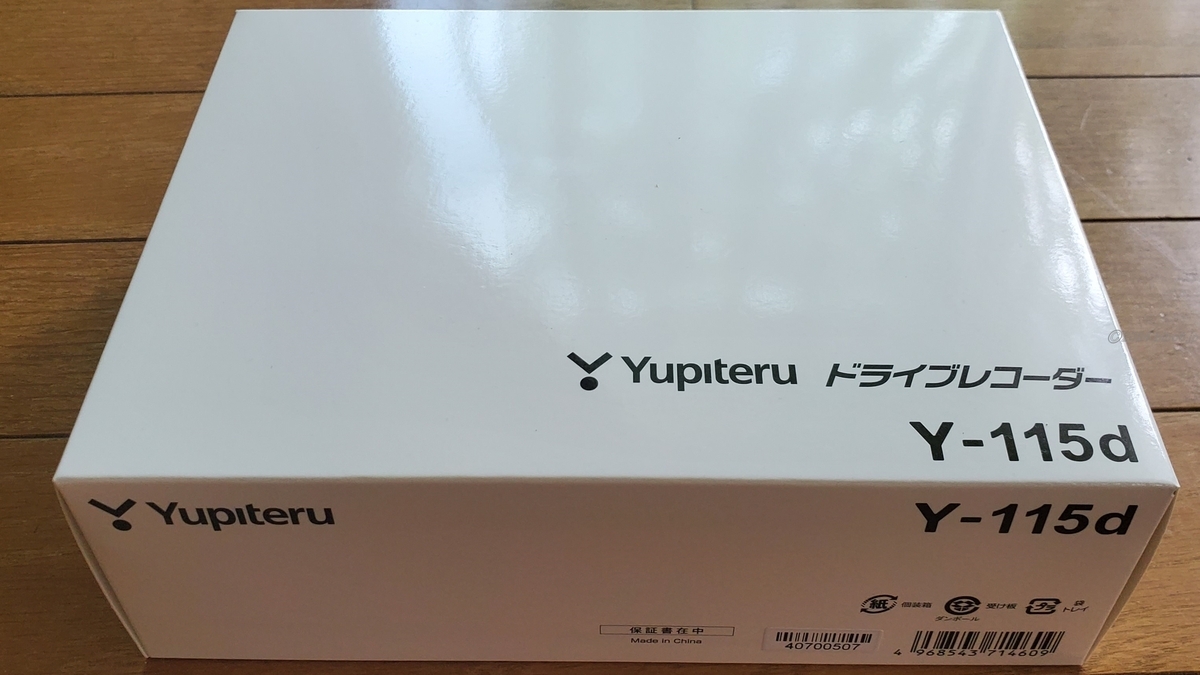

どこのメーカーのドライブレコーダーを購入するか悩みましたが、前後を撮影でき、安定した品質や機能を有する「Yupiteru(ユピテル) ドライブレコーダー Y-115d(楽天市場, Yahoo!ショッピング, Amazon)」を購入することとしました。

準備物品

準備した物品は以下の通りです。

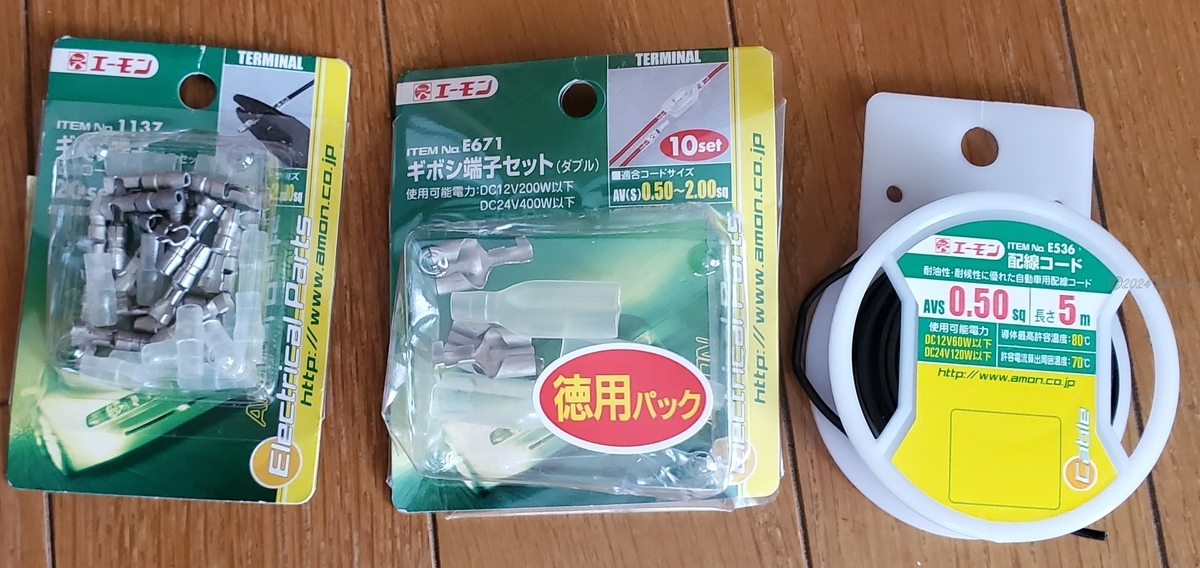

品名	リンク
Yupiteru(ユピテル) ドライブレコーダー Y-115d	楽天市場, Yahoo!ショッピング, Amazon
アネックス(ANEX) ヘクスローブレンチ No.630 (T30)	楽天市場, Yahoo!ショッピング, Amazon
エーモン工業ギボシ端子オスセット 3303	楽天市場, Yahoo!ショッピング, Amazon
エーモン工業ギボシ端子セットダブルタイプ 3307	楽天市場, Yahoo!ショッピング, Amazon
エーモン工業配線コード黒 5m E536	楽天市場, Yahoo!ショッピング, Amazon
エーモン工業内張り外し 3518	楽天市場, Yahoo!ショッピング
針金(太さ2～3mm)	既購入品

準備

事前に「コンバータ付電源直結コード(4m)」の「プラス(＋)(画像赤線)」に「|エーモン工業ギボシ端子オスセット 3303」を取り付けておきました。

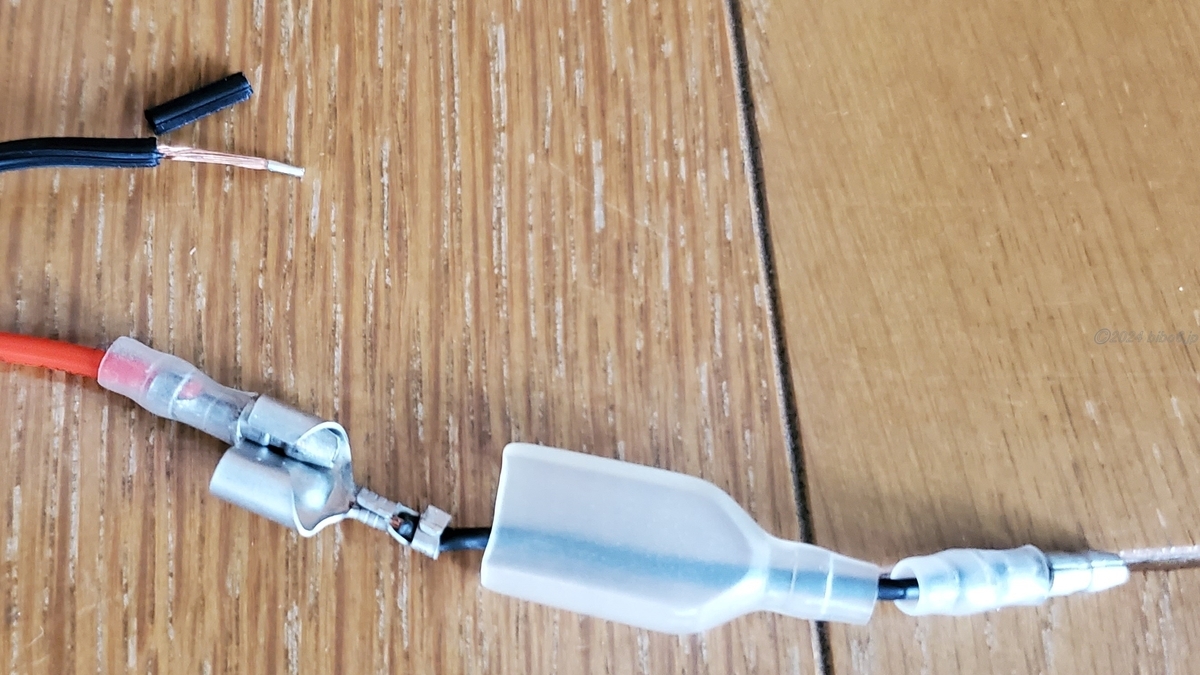

そして、「エーモン工業配線コード黒 5m E536」を約10cm切り、「エーモン工業ギボシ端子セットダブルタイプ 3307」と「|エーモン工業ギボシ端子オスセット 3303」を取り付け、プラス(＋)線の分岐線を準備しました。

取り付け(フロントカメラ)

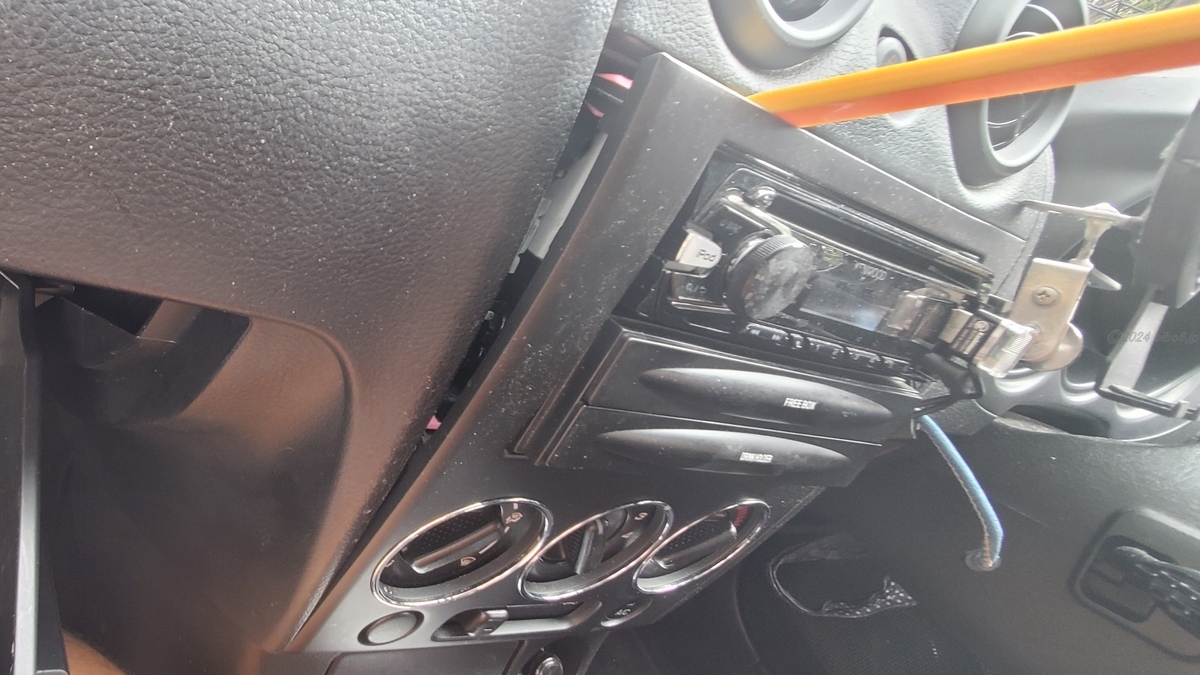

カーステレオ付近から電源を分岐させるので、コンソールボックスを開けセンターパネル裏に手を入れ左上の留め具を押しつつ、内張り外しを使ってセンターパネルを外します。

その後カーステレオを取り外すと大量の配線群にアクセスできるようになります。

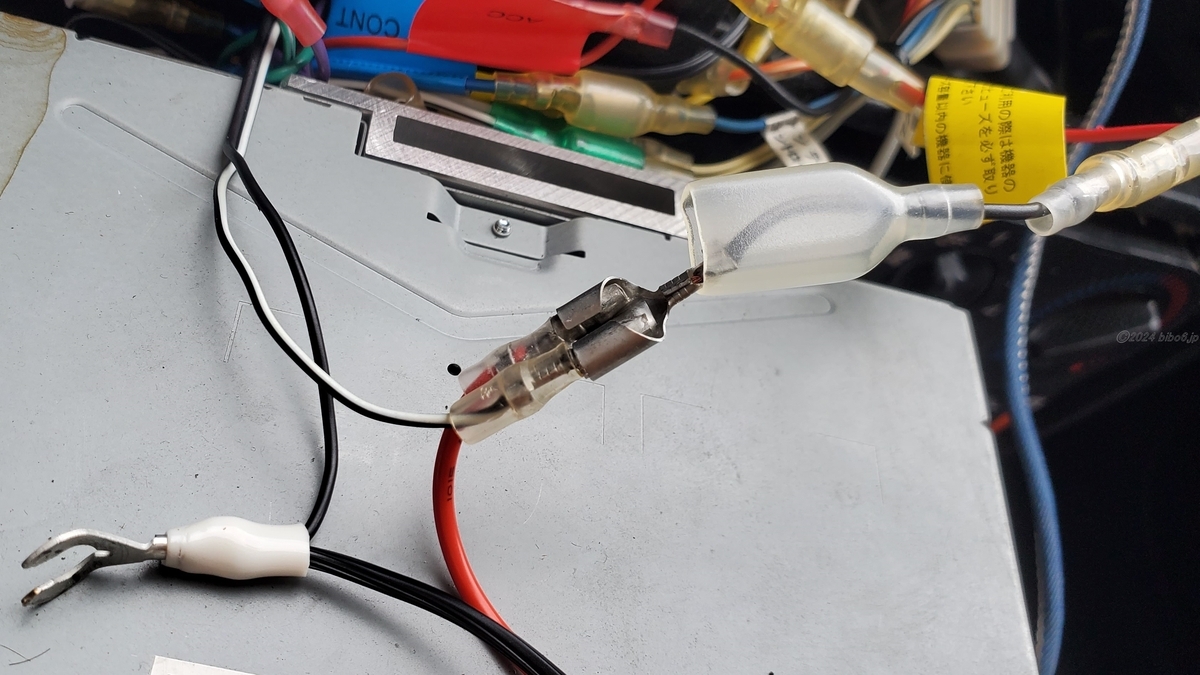

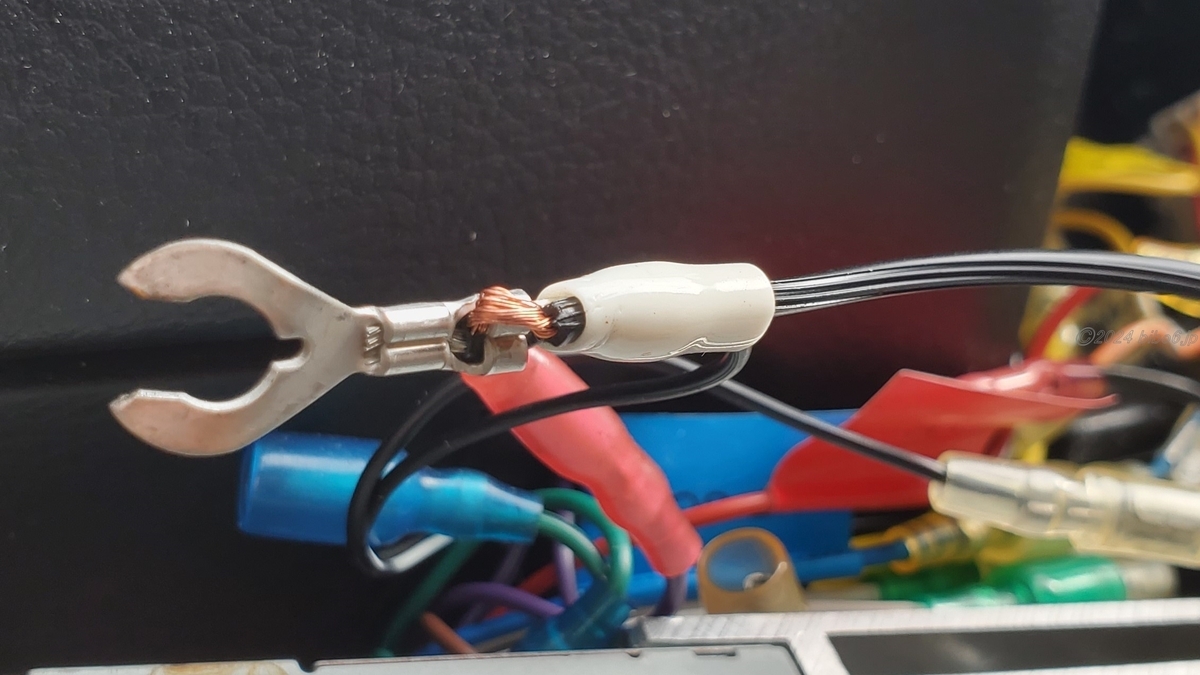

ドライブレコーダ「コンバータ付電源直結コード(4m)・マイナス(－)(画像左黒線)」は「くわ型端子」を付けたかったのですが使い切っていたので、ETC車載器の「くわ型端子」共用することとし、コネクタ部分を広げて接続しました。

で、ETC車載器の「プラス(＋)」配線に事前準備した分岐線を接続し配線完了です。

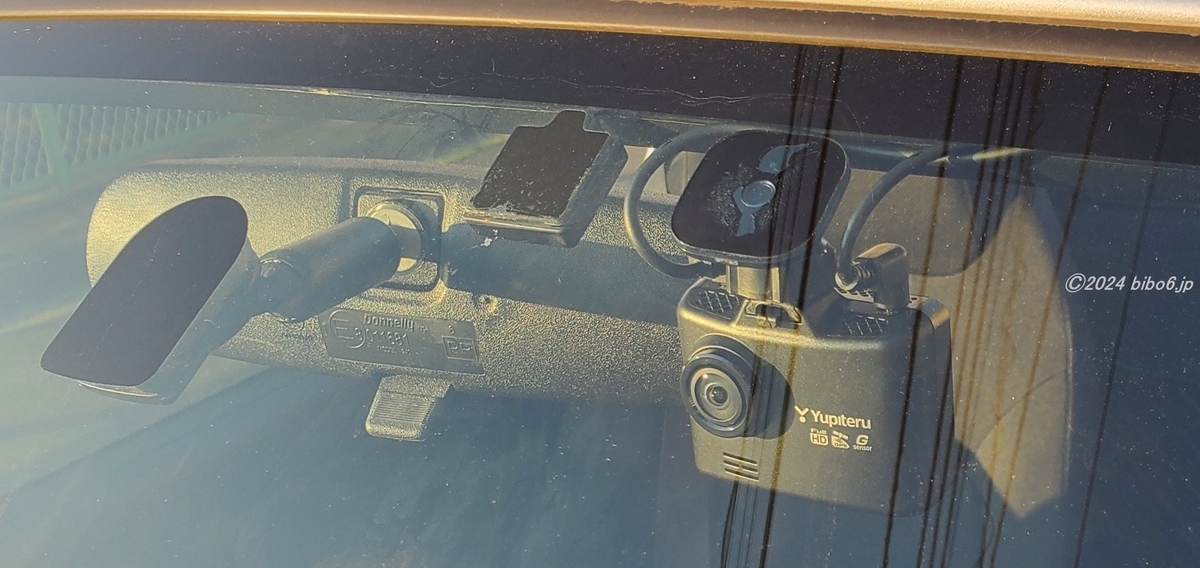

バックミラー横のフロントガラスへフロントカメラを設置し、センターコンソールから「コンバータ付電源直結コード(4m)」を引き上げていきます。

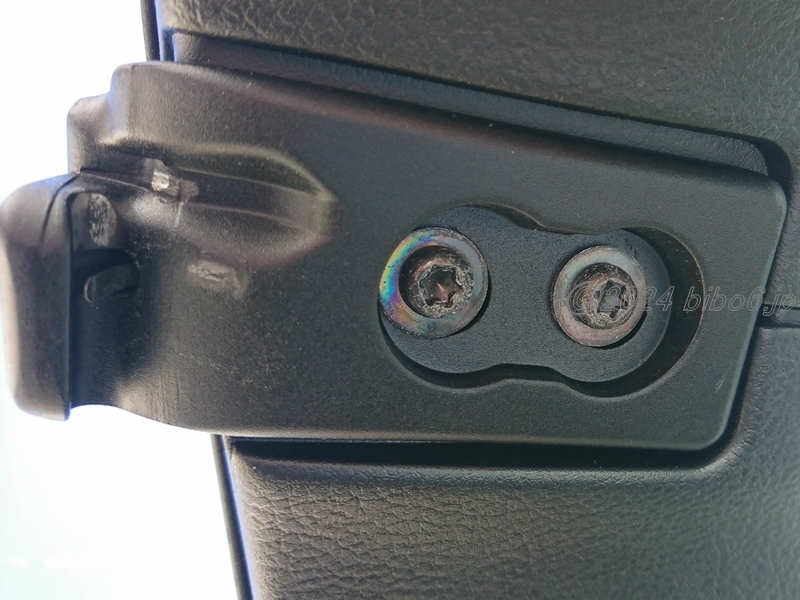

まずピラーを外すために、ルーフの取り付け金具はトルクスネジ(T-30)で取り外し、サンバイザーをプラスドライバーで取り外しました。

そしてピラーを取り外しました。

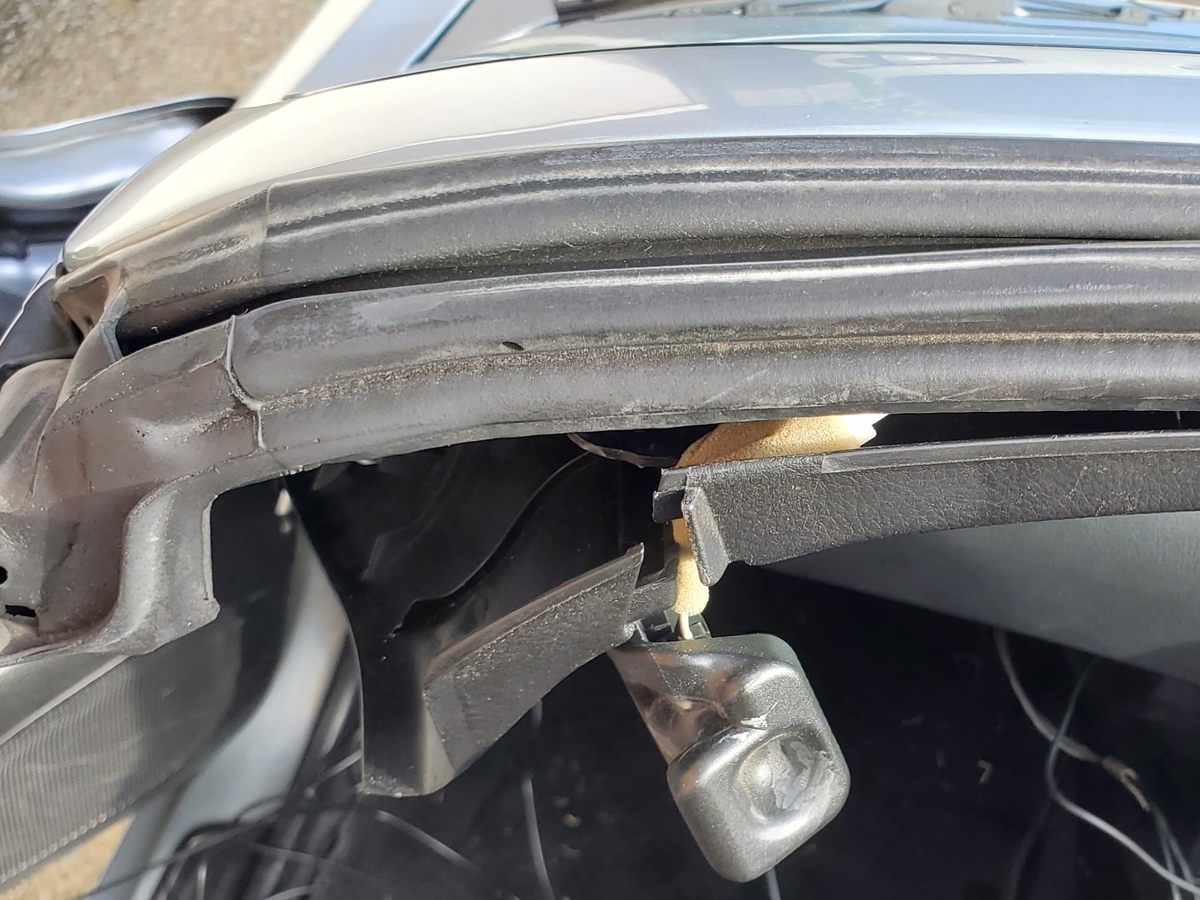

そしてフロントガラス横のAピラーの上部を外し、助手席前のコンソールボックスも取り外します。Aピラー上部からコンソールボックス付近まで針金(太さ2～3mm)を入れ、助手席まで引き込んだ「コンバータ付電源直結コード(4m)」を引き上げました。

取り付け(リアカメラ)

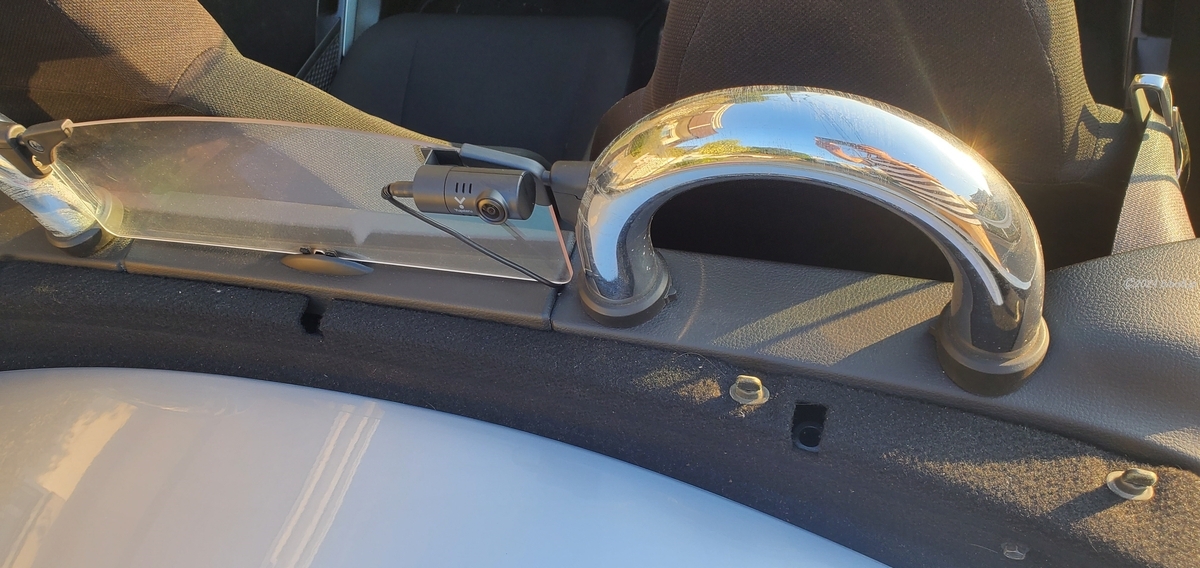

リアカメラはウインドディフレクターへ設置しました。

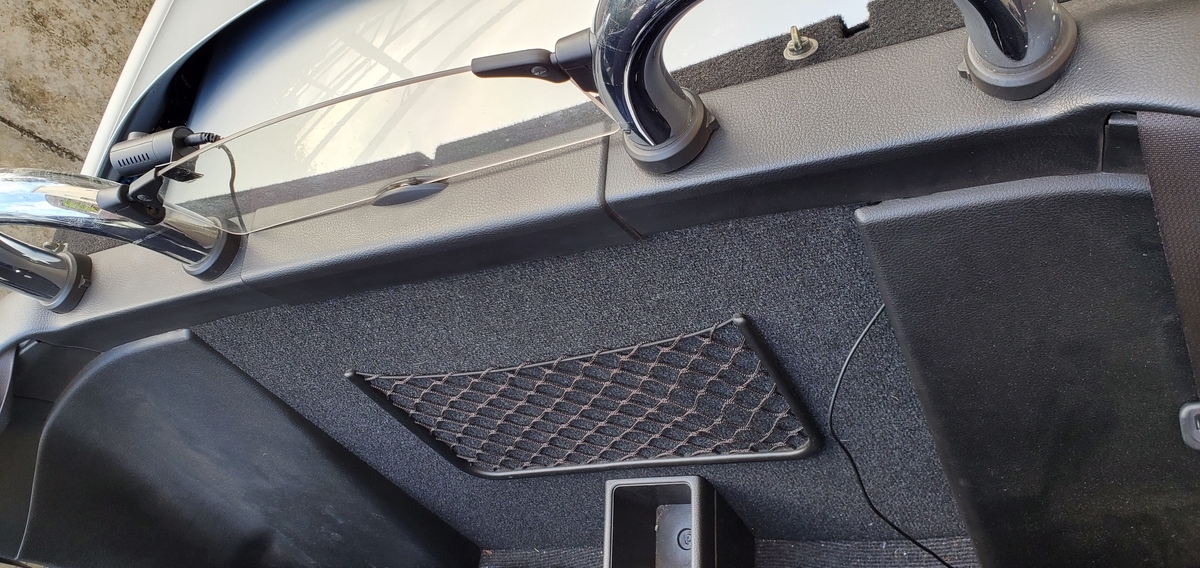

パネル剥がしを使ってウインドディフレクターの留めている部分を取り外すと、ウインドディフレクターが動くようになるので、黒パネルを少し持ち上げ「リアカメラケーブル(9m)」を押し込みました。そして座席後ろの黒いパネルを手で引っ張って取り外し「リアカメラケーブル(9m)」を入れました。

そしてロールバー下の黒いパネルの下に「リアカメラケーブル(9m)」をパネル外しを使って押し込みました。

助手席前のコンソールボックスまでドア下のパネルへ「リアカメラケーブル(9m)」を押し込んで行きます。

「コンバータ付電源直結コード(4m)」の引き上げと同じように、ピラー上部からコンソールボックス付近まで針金(太さ2～3mm)を入れ、助手席まで引き込んだ「リアカメラケーブル(9m)」をAピラー上部まで引き上げました。
余った「リアカメラケーブル(9m)」の多くはコンソールボックス付近のスペースにビニタイで巻き付けました。

最後に外していたカーステレオ・センターパネル・コンソールボックス・Aピラー・ピラーを戻し、ドライブレコーダの設置が完了しました。
作業時間は2時間と意外と時間がかかりました。
